سختی گیر رزینی چیست؟ طرز کار، انواع و راهنمای انتخاب ظرفیت

اگر روی المنت‌های دیگ بخار، مبدل‌های حرارتی یا شیرآلات خط تولید شما لایه‌ای سفیدرنگ و سخت تشکیل شده، تقریباً بدون استثنا با یک مشکل روبه‌رو هستید: سختی آب. این رسوب فقط یک مسئله ظاهری نیست؛ تنها یک میلی‌متر رسوب روی سطح انتقال حرارت می‌تواند مصرف سوخت را تا حدود ده درصد افزایش دهد و عمر تجهیزات را به شکل محسوسی کوتاه کند. رایج‌ترین، ارزان‌ترین و در عین حال کارآمدترین راهکار مقابله با این پدیده، استفاده از سختی گیر رزینی است.

در این مقاله به زبان ساده توضیح می‌دهیم سختی گیر رزینی چیست، دقیقاً چگونه کار می‌کند، چند نوع دارد و مهم‌تر از همه، چطور ظرفیت مناسب آن را برای واحد خودتان محاسبه کنید.

سختی آب چیست و چرا باید حذف شود؟

سختی آب به مجموع یون‌های کلسیم (Ca²⁺) و منیزیم (Mg²⁺) محلول در آب گفته می‌شود. این یون‌ها معمولاً بر حسب میلی‌گرم بر لیتر معادل کربنات کلسیم (ppm as CaCO₃) بیان می‌شوند. آب با سختی زیر ۶۰ ppm نرم، بین ۶۰ تا ۱۲۰ ppm نسبتاً سخت و بالای ۱۸۰ ppm بسیار سخت طبقه‌بندی می‌شود. متأسفانه در بسیاری از مناطق ایران، به‌ویژه در استان‌های مرکزی و جنوبی، سختی آب چاه به‌راحتی از ۳۰۰ تا ۵۰۰ ppm هم عبور می‌کند.

مشکلات ناشی از سختی بالا در صنعت کاملاً ملموس است:

• تشکیل رسوب در دیگ بخار و چیلر: کاهش راندمان حرارتی، افزایش مصرف انرژی و خطر داغ شدن موضعی و ترکیدگی لوله.
• گرفتگی نازل‌ها و شیرها: توقف ناخواسته خط تولید و هزینه تعمیرات.
• آسیب به ممبران دستگاه‌های اسمز معکوس: رسوب کلسیم کربنات و کلسیم سولفات روی سطح ممبران، عمر آن را به‌شدت کاهش می‌دهد.
• افت کیفیت محصول: در صنایع غذایی، نساجی، آبکاری و رنگرزی، سختی آب مستقیماً روی کیفیت نهایی اثر می‌گذارد.

سختی گیر رزینی چیست؟

سختی گیر رزینی یک مخزن تحت فشار است که داخل آن با دانه‌های ریز رزین تبادل یونی کاتیونی پر شده است. این رزین‌ها گوی‌های کروی کوچکی از جنس پلی‌استایرن با قطر تقریبی ۰٫۳ تا ۱٫۲ میلی‌متر هستند که سطحشان با گروه‌های فعال سولفونیک اصلاح شده و روی هر یک از این گروه‌ها یک یون سدیم نشسته است.

وقتی آب سخت از میان بستر رزین عبور می‌کند، یون‌های کلسیم و منیزیم که بار الکتریکی قوی‌تری دارند، جای یون‌های سدیم را روی رزین می‌گیرند و سدیم وارد آب می‌شود. نتیجه، آبی است که سختی آن تقریباً به صفر رسیده و در عوض مقدار ناچیزی سدیم به آن اضافه شده است. به همین دلیل به این فرآیند «نرم‌سازی آب» یا Water Softening گفته می‌شود.

نکته مهم: سختی گیر رزینی املاح محلول کل (TDS) آب را کاهش نمی‌دهد و آب را شیرین نمی‌کند. این دستگاه فقط یون‌های سختی‌آور را با سدیم تعویض می‌کند. اگر هدف شما کاهش شوری و رسیدن به آب با هدایت الکتریکی پایین است، به دستگاه اسمز معکوس نیاز دارید و سختی گیر معمولاً به‌عنوان پیش‌تصفیه پیش از آن نصب می‌شود.

طرز کار سختی گیر رزینی گام به گام

عملکرد سختی گیر در دو مرحله اصلی خلاصه می‌شود: سرویس و احیا.

مرحله سرویس

آب خام از بالای مخزن وارد شده، به‌صورت رو به پایین از بستر رزین عبور می‌کند و آب نرم از خروجی پایین مخزن خارج می‌شود. این مرحله تا زمانی ادامه دارد که ظرفیت تبادل رزین اشباع شود، یعنی تقریباً تمام یون‌های سدیم با کلسیم و منیزیم جایگزین شده باشند. از این لحظه به بعد، سختی در خروجی ظاهر می‌شود که به آن «نشت سختی» می‌گویند.

مرحله احیا (Regeneration)

خوشبختانه واکنش تبادل یونی برگشت‌پذیر است. با عبور دادن محلول غلیظ نمک طعام (کلرید سدیم با غلظت حدود ۸ تا ۱۲ درصد) از بستر، غلظت بالای سدیم واکنش را معکوس می‌کند: کلسیم و منیزیم از رزین جدا شده و همراه پساب دفع می‌شوند و سدیم دوباره جای خود را می‌گیرد. احیا خود شامل چهار گام است:

1. شستشوی معکوس (Backwash): جریان آب از پایین به بالا، بستر رزین را باز می‌کند و ذرات معلق و شکسته را خارج می‌کند.
2. تزریق محلول نمک (Brine Draw): محلول نمک از مخزن نمک مکیده شده و به‌آرامی از بستر عبور می‌کند.
3. شستشوی آهسته و سریع (Rinse): باقی‌مانده نمک از بستر شسته می‌شود تا آب خروجی طعم شور نداشته باشد.
4. پر کردن مخزن نمک: آب لازم برای ساخت محلول احیای بعدی به مخزن نمک برمی‌گردد.

مصرف نمک در هر بار احیا معمولاً بین ۱۵۰ تا ۲۰۰ گرم به ازای هر لیتر رزین است. مصرف نمک بیشتر، ظرفیت عملیاتی بالاتری می‌دهد اما بازده اقتصادی را کاهش می‌دهد.

انواع سختی گیر رزینی

بر اساس نحوه کنترل احیا

سختی گیر دستی: احیا با باز و بسته کردن شیرهای دستی توسط اپراتور انجام می‌شود. ارزان‌ترین گزینه است و برای مصارف کوچک و کارگاه‌هایی با اپراتور دائم مناسب است، اما احتمال خطای انسانی و فراموشی احیا در آن بالاست.

سختی گیر نیمه‌اتوماتیک: شیر چندراهه (Multiport Valve) مراحل را ساده می‌کند اما شروع احیا همچنان دستی است.

سختی گیر تمام‌اتوماتیک: مجهز به شیر کنترل اتوماتیک است که احیا را یا بر اساس زمان (Time Clock) یا بر اساس حجم آب مصرفی (Metered) به‌صورت خودکار آغاز می‌کند. مدل حجمی به‌مراتب اقتصادی‌تر است، چون فقط زمانی که واقعاً نیاز باشد نمک و آب مصرف می‌کند. برای اغلب کاربردهای صنعتی همین گزینه توصیه می‌شود.

بر اساس آرایش مخزن

تک‌مخزنه: ساده و کم‌هزینه، اما در طول احیا (حدود ۶۰ تا ۹۰ دقیقه) آب نرم قطع می‌شود. برای خطوطی مناسب است که توقف کوتاه در آن‌ها مشکلی ایجاد نمی‌کند.

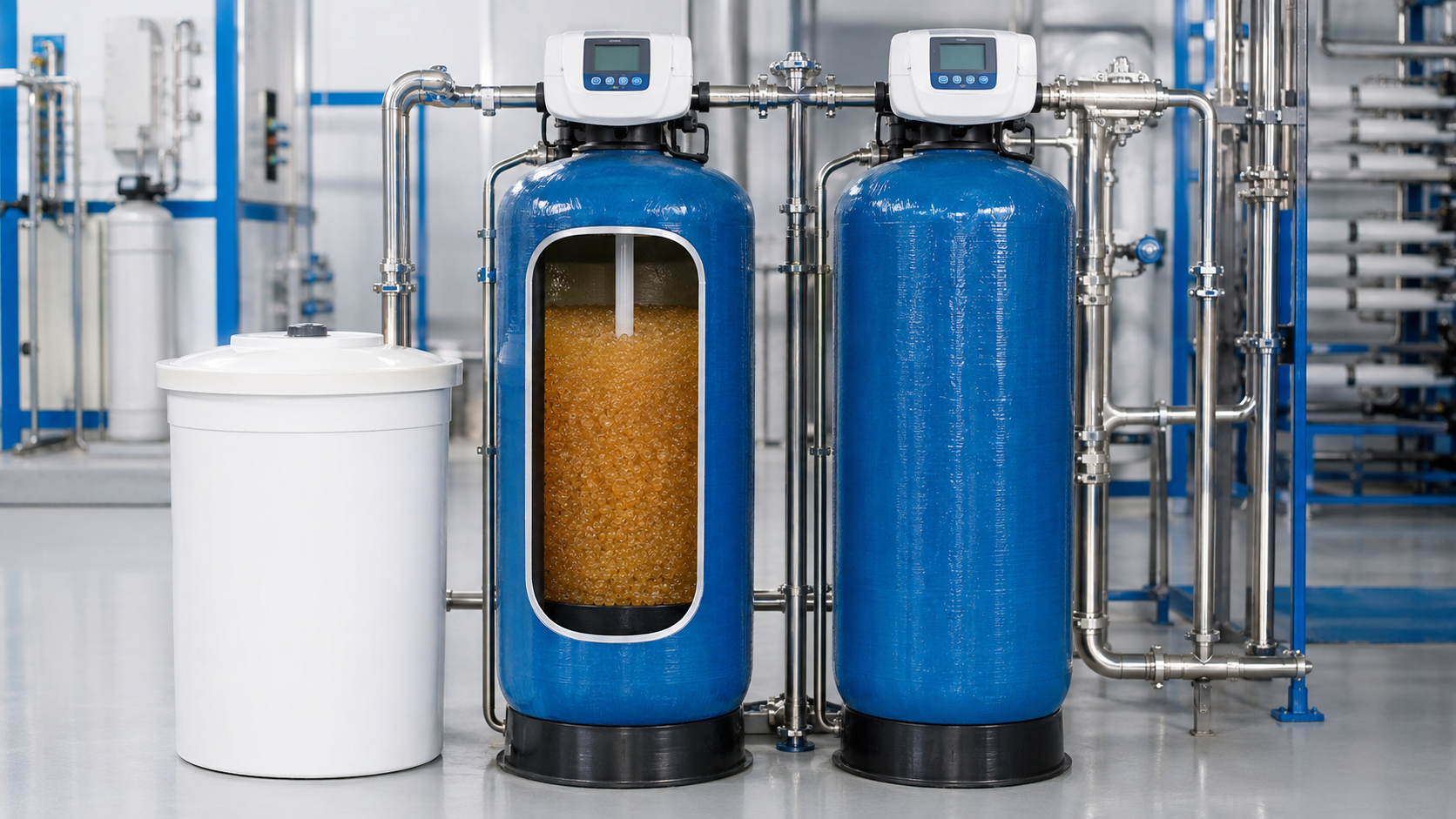

دوقلو (Duplex): دو مخزن به‌صورت متناوب کار می‌کنند؛ وقتی یکی در حال احیاست، دیگری سرویس می‌دهد. برای دیگ بخار، خطوط تولید پیوسته و بیمارستان‌ها که نیاز به آب نرم ۲۴ ساعته دارند، ضروری است.

بر اساس جنس مخزن

مخازن FRP (فایبرگلاس) سبک، مقاوم به خوردگی و مناسب فشارهای تا حدود ۱۰ بار هستند و برای ظرفیت‌های کوچک و متوسط انتخاب اول محسوب می‌شوند. مخازن فلزی با پوشش اپوکسی یا لاستیک برای ظرفیت‌های بالا، فشار کاری بیشتر و شرایط سخت صنعتی ساخته می‌شوند.

راهنمای انتخاب ظرفیت سختی گیر

انتخاب ظرفیت، مهم‌ترین بخش خرید است. دستگاه کوچک باعث احیای مکرر، مصرف بالای نمک و نشت سختی می‌شود و دستگاه بیش از حد بزرگ، سرمایه‌گذاری اولیه را بی‌دلیل بالا می‌برد. برای محاسبه به این اعداد نیاز دارید:

1. سختی کل آب ورودی بر حسب ppm as CaCO₃ (از آزمایش آب)
2. مصرف روزانه آب بر حسب متر مکعب
3. حداکثر دبی لحظه‌ای بر حسب متر مکعب بر ساعت
4. فاصله دلخواه بین دو احیا (معمولاً یک تا سه روز)

فرمول محاسبه حجم رزین

ظرفیت عملیاتی رزین کاتیونی استاندارد را می‌توان به‌طور تقریبی حدود ۶۰ گرم CaCO₃ به ازای هر لیتر رزین در نظر گرفت. بنابراین:

حجم آب نرم بین دو احیا (مترمکعب) = (۶۰ × حجم رزین به لیتر) ÷ سختی آب به ppm

و به‌صورت معکوس، برای محاسبه رزین موردنیاز:

حجم رزین (لیتر) = (حجم آب موردنیاز به مترمکعب × سختی به ppm) ÷ ۶۰

یک مثال عملی

فرض کنید کارخانه‌ای روزانه ۱۵ مترمکعب آب با سختی ۴۵۰ ppm مصرف می‌کند و می‌خواهد هر ۴۸ ساعت یک بار احیا انجام دهد. حجم آب بین دو احیا برابر ۳۰ مترمکعب است:

حجم رزین = (۳۰ × ۴۵۰) ÷ ۶۰ = ۲۲۵ لیتر

با احتساب ضریب اطمینان، رزین ۲۵۰ لیتری انتخاب می‌شود. حالا باید دبی را کنترل کنیم: دبی سرویس مجاز معمولاً بین ۱۵ تا ۲۵ برابر حجم رزین در ساعت است، یعنی این دستگاه تا حدود ۴ تا ۶ مترمکعب بر ساعت را به‌راحتی پوشش می‌دهد. اگر حداکثر دبی لحظه‌ای کارخانه بیشتر از این باشد، باید حجم رزین را بر اساس دبی افزایش داد، نه بر اساس سختی.

نکته آخر در سایزینگ: حجم مخزن باید حدود ۱٫۸ تا ۲ برابر حجم رزین باشد تا فضای آزاد کافی برای انبساط بستر در زمان شستشوی معکوس وجود داشته باشد.

نگهداری و اشتباهات رایج

• آزمایش دوره‌ای سختی خروجی: با کیت ساده سنجش سختی، هفته‌ای یک بار خروجی را چک کنید. بالا رفتن سختی یعنی احیا ناقص است یا رزین فرسوده شده.
• کیفیت نمک: حتماً از نمک تصفیه‌شده گرانول یا قرصی استفاده کنید. نمک ناخالص، شیر کنترل و بستر رزین را در طولانی‌مدت خراب می‌کند.
• پیش‌تصفیه: اگر آب ورودی کدورت یا آهن دارد، حتماً فیلتر شنی یا فیلتر آهن‌زدا قبل از سختی گیر نصب کنید. آهن و منگنز رزین را «مسموم» می‌کنند و ظرفیت آن را دائمی کاهش می‌دهند.
• عمر رزین: رزین کاتیونی مرغوب در شرایط مناسب بین ۵ تا ۸ سال کار می‌کند. افت تدریجی ظرفیت و شکسته شدن دانه‌ها نشانه زمان تعویض است.
• کلر آزاد: کلر بالای ۱ ppm ساختار رزین را تخریب می‌کند؛ در صورت نیاز از فیلتر کربن اکتیو استفاده کنید.

جمع‌بندی

سختی گیر رزینی ساده‌ترین و مقرون‌به‌صرفه‌ترین راه حذف کلسیم و منیزیم از آب صنعتی است. کلید موفقیت آن هم در انتخاب درست ظرفیت رزین بر اساس سختی واقعی آب، مصرف روزانه و دبی لحظه‌ای است، نه صرفاً بر اساس قیمت یا حدس و گمان. اگر آزمایش آب واحد خود را در اختیار دارید، محاسبه ظرفیت با فرمول‌های بالا کاملاً شدنی است؛ و اگر می‌خواهید طراحی دقیق‌تر همراه با انتخاب نوع شیر کنترل، جنس مخزن و پیش‌تصفیه مناسب انجام شود، کارشناسان پاکان تصفیه آماده بررسی شرایط پروژه و ارائه مشاوره رایگان هستند.

پرسش‌های متداول

آیا آب خروجی سختی گیر قابل شرب است؟

از نظر میکروبی تفاوتی با آب ورودی ندارد، اما مقدار سدیم آن افزایش یافته است. برای افرادی که رژیم کم‌سدیم دارند توصیه نمی‌شود و بهتر است یک شیر آب خام مجزا برای شرب در نظر گرفته شود.

تفاوت سختی گیر رزینی با سختی گیر مغناطیسی چیست؟

سختی گیر مغناطیسی یون‌ها را از آب حذف نمی‌کند و فقط ادعا می‌شود که شکل بلور رسوب را تغییر می‌دهد. سختی گیر رزینی به‌طور واقعی و قابل اندازه‌گیری سختی را حذف می‌کند و روش استاندارد صنعتی است.

هر چند وقت یک بار باید احیا انجام شود؟

کاملاً به سختی آب، مصرف و حجم رزین بستگی دارد. در سیستم‌های اتوماتیک حجمی، دستگاه خودش بر اساس کنتور، زمان احیا را تشخیص می‌دهد.

آیا سختی گیر جایگزین دستگاه اسمز معکوس می‌شود؟

خیر. سختی گیر فقط سختی را حذف می‌کند و TDS را تغییر نمی‌دهد. این دو مکمل یکدیگرند و سختی گیر معمولاً به‌عنوان پیش‌تصفیه RO نصب می‌شود.
